自攻螺套规格参数表

自攻螺套也叫自攻牙套,是一种新型的加强螺纹强度的紧固件,自攻螺套安装不必预先攻螺纹,可直接使用安装工具将其旋入母材预留的特定孔中,对于已溃牙之母螺纹也能使用和原来相同的螺丝。韦德科技公司提供​公制规格自攻螺套规格表,以及安装自攻螺套需要钻孔尺寸。
在线咨询
Click Refresh Verification Code

产品详情

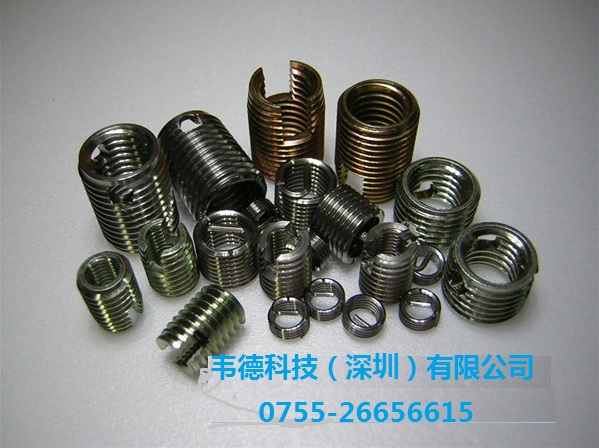

         自攻螺套也叫自攻牙套,是一种新型的加强螺纹强度的紧固件,自攻螺套内外都有牙纹,嵌入塑料、铝合金、铸铁、铜等较软材料内,可以形成较高强度的内螺纹孔,自攻螺套(自攻牙套)亦可对已坏的内螺纹进行修复。自攻螺套安装不必预先攻螺纹,可直接使用安装工具将其旋入母材预留的特定孔中,对于已溃牙之母螺纹也能使用和原来相同的螺丝。

        自攻螺套(自攻牙套)现已广泛运用于汽车工业、轨道车工业、船舶工业、家电用品、建筑机械、事务机器、电子产品、工程塑料、高级组合家具等行业。



一、自攻螺套的分类

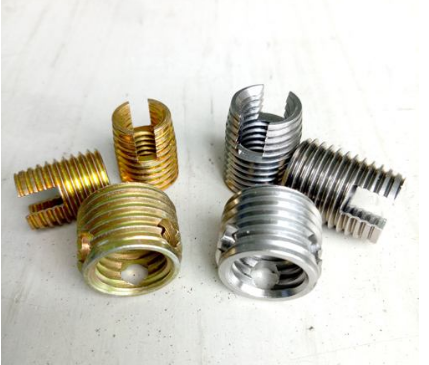

1、自攻螺套按材质分类:
     自攻螺套采用的材质一般为碳钢和不锈钢两种
(1)碳钢,镀彩锌;适合用于铝合金、铜合金、塑胶等工程强度较低的基材上。
(2)不锈钢;适合用于铸铁等强度较高的产品上。

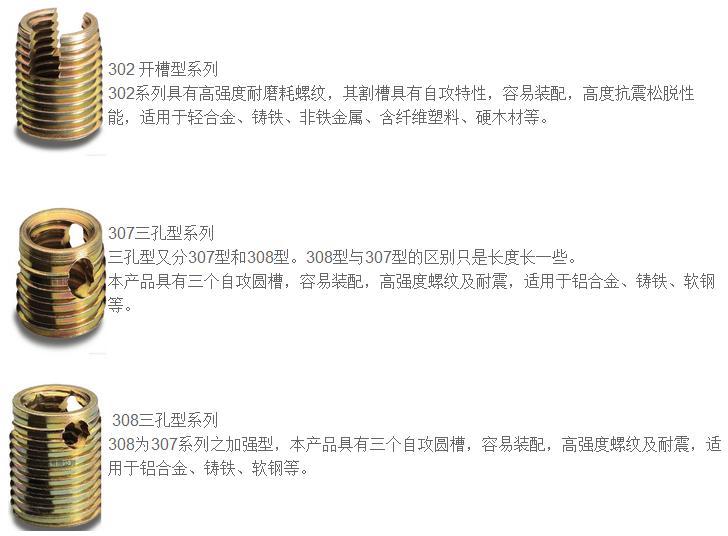

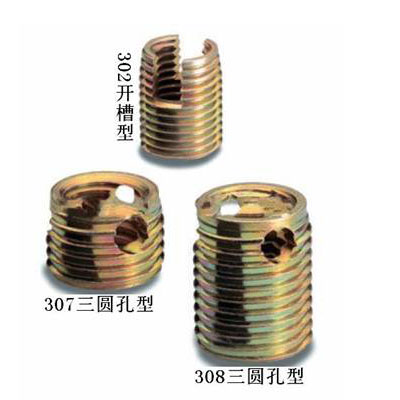

2、自攻螺套按类型分类:
(1)开槽型,又名302型,螺套头部开有一个切削槽,实现自攻特性。
(2)三孔型,细分307型和308型,头部具有三个自攻孔,实现自攻特性,308为307的加强型,两者仅长度不同。


二、自攻螺套规格参数表

      以下为公制规格自攻螺套规格表,以及安装自攻螺套需要钻孔尺寸:

1、302型(开槽型)自攻螺套规格参数表

302型(开槽型)

长度

外螺纹

参考钻孔直径(mm

钻孔深度

(mm

塑胶

铝合金

铸铁

mm

M2-0.4

6

M4.5-0.5

4.0-4.1

4.1-4.2

4.2-4.3

8

M2.5-0.45

6

M4.5-0.5

4.0-4.1

4.1-4.2

4.2-4.3

8

M3-0.5

6

M5-0.5

4.5-4.6

4.6-4.7

4.7-4.8

8

M3.5-0.6

8

M6-0.75

5.3-5.4

5.5-5.6

5.6-5.7

10

M4-0.7

8

M6.5-0.75

5.8-5.9

6.0-6.1

6.1-6.2

10

M5-0.8

10

M8-1.0

7.1-7.2

7.3-7.5

7.5-7.6

13

M6-1.0

12

M9-1.0

8.1-8.2

8.3-8.5

8.5-8.6

15

M6-1.0

14

M10-1.5

9.0-9.2

9.2-9.3

9.3-9.4

17

M8-1.25

15

M12-1.5

10.8-11.0

11-11.2

11.2-11.4

18

M10-1.5

18

M14-1.5

12.8-13.0

13.0-13.3

13.2-13.4

22

M12-1.75

22

M16-1.5

14.8-15.0

15.0-15.3

15.2-15.4

26

M14-2.0

24

M18-1.5

16.8-17.0

17.0-17.3

17.2-17.4

28

M16-2.0

22

M20-1.5

18.8-19.0

19.0-19.3

19.2-19.4

27


2、307型(三圆孔)自攻螺套规格参数表

307 (三圆孔)

长度(mm

外螺纹

参考钻孔直径(mm

钻孔深度(mm

铝合金

铸铁

M3-0.5

4

M5-0.6

4.6-4.7

4.7-4.8

6

M4-0.7

6

M6.5-0.8

6.0-6.1

6.1-6.2

8

M5-0.8

7

M8-1.0

7.4-7.5

7.6-7.7

9

M6-1.0

8

M10-1.25

9.3-9.4

9.5-9.6

10

M8-1.25

9

M12-1.5

11.1-11.3

11.3-11.5

11

M10-1.5

10

M14-1.5

13.1-13.3

13.3-13.5

13

M12-1.75

12

M16-1.75

15.0-15.3

15.3-15.5

15

M14-2.0

14

M18-2.0

17.0-17.2

17.3-17.5

17

M16-2.0

14

M20-2.0

19.0-19.2

19.3-19.5

17


3、308型(三圆孔)自攻螺套规格参数表

308型(三圆孔)

长度(mm

外螺纹

参考钻孔直径(mm

钻孔深度(mm

铝合金

铸铁

M3-0.5

6

M5-0.6

4.6-4.7

4.7-4.8

8

M4-0.7

8

M6.5-0.8

6.0-6.1

6.1-6.2

10

M5-0.8

10

M8-1.0

7.4-7.5

7.6-7.7

13

M6-1.0

12

M10-1.25

9.3-9.4

9.5-9.6

15

M8-1.25

14

M12-1.5

11.1-11.3

11.3-11.5

17

M10-1.5

18

M14-1.5

13.1-13.3

13.3-13.5

22

M12-1.75

22

M16-1.75

15.0-15.3

15.3-15.5

26

M14-2.0

24

M18-2.0

17.0-17.2

17.3-17.5

28

M16-2.0

24

M20-2.0

19.0-19.2

19.3-19.5

28
